Dünya'nın manyetik alanı (B), yaklaşık 25.000-65.000 nT (nanoTesla) şiddetinde olup, ana bileşenleri: Ana Dipol Alan (dış çekirdeğin konvektif hareketi ~%99), Kabuk Alanı (manyetize kayaçlardan kaynaklanan ~%1) ve Dış Alan (güneş rüzgarı ve iyonosfer etkileri <%0.1).

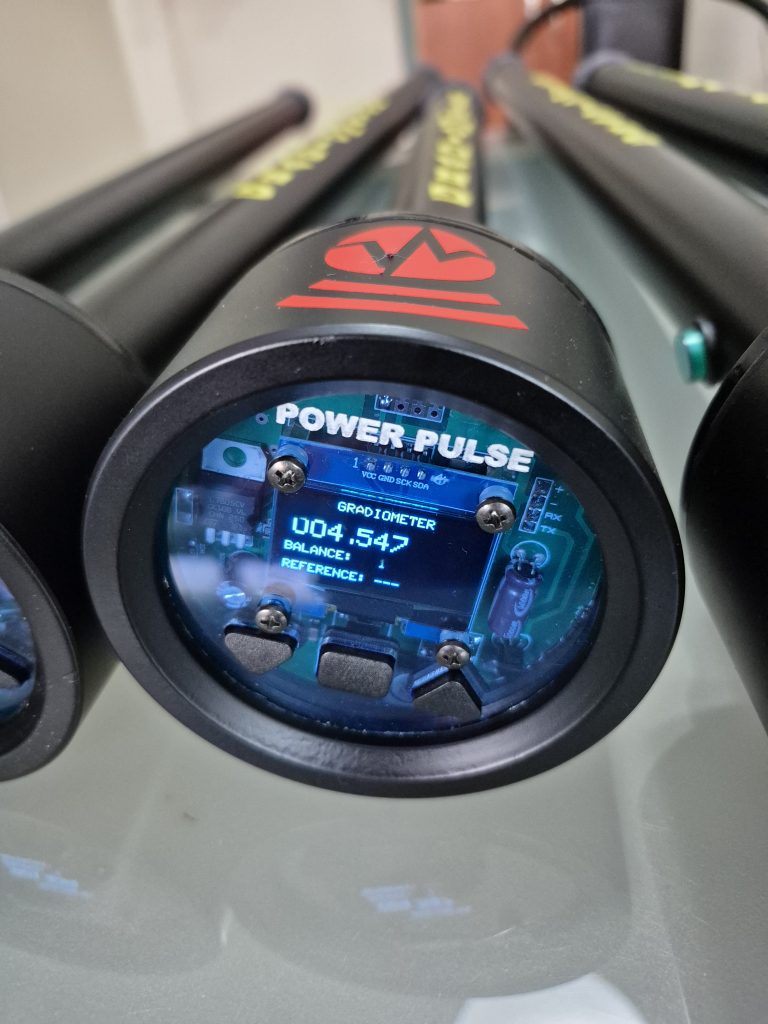

.jpeg)
Manyetometre Tanımı ve Çalışma Prensibi
Manyetik Potansiyel (Φₘ)
Manyetik potansiyel, manyetize olmuş bir malzemenin uzayda yarattığı manyetik etkiyi tanımlayan teorik bir kavramdır. Aşağıdaki integral formülü ile ifade edilir:
Φₘ = (μ₀/4π) ∫ (M·r̂)/r² dV
M: Malzemenin manyetizasyon vektörü | κ (Kappa): Manyetik duyarlılık (süseptibilite) | H: Manyetik alan şiddeti
Manyetizasyon (M), bir kayacın veya malzemenin manyetik alana verdiği yanıtın ölçüsüdür ve M = κH basit ilişkisi ile manyetik süseptibiliteye bağlıdır.
Manyetometre Türleri
Manyetometreler, Dünya'nın veya herhangi bir nesnenin manyetik alan şiddetini ölçen cihazlardır.
1. Fluxgate Manyetometre
Fluxgate manyetometreler, manyetik alanın hem şiddetini hem de yönünü (vektör) ölçebilen en yaygın kullanılan cihazlardır.
Çalışma Prensibi
Fluxgate'lerin çalışması, manyetik bir çekirdeğin doyuma ulaştırılması prensibine dayanır:
- Çekirdek: Yüksek manyetik geçirgenlikli (permalloy gibi) bir ferromanyetik malzemeden yapılır.
- Primer (Uyarıcı) Sargı: Çekirdeğe, 1-10 kHz frekans aralığında bir AC sinyali uygulanır.
- Sekonder (Ölçüm) Sargı: Manyetik alan değişimlerinden kaynaklanan sinyali ölçer.
Teorik Temel
Manyetik çekirdek, AC akımıyla sürekli olarak doyuma itilir. Dış manyetik alan (B_ext) mevcutsa, çekirdeğin doyuma ulaşma süreleri asimetrik hale gelir:
V₂f = K · B_ext · cos(2πft)
Teknik Özellikler
- Hassasiyet: 0.1 – 1 nT (nanotesla)
- Bant Genişliği: DC – 1 kHz
- Sıcaklık Kararlılığı: ±0.1 nT/°C civarında

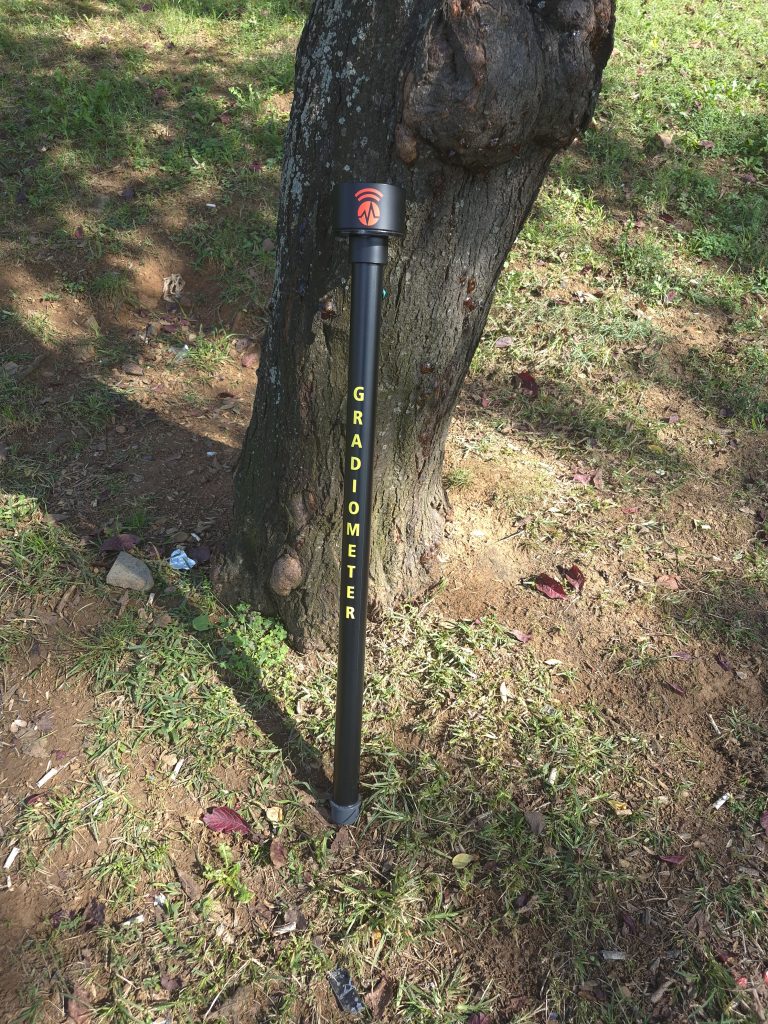

.jpeg)
Avantajları
- Tam Vektör Ölçümü: Manyetik alanın üç bileşenini (X, Y, Z) aynı anda ölçebilir
- Kompakt ve Hafif: Taşınabilir sistemler ve uydu uygulamaları için idealdir
- Düşük Güç Tüketimi: Uzun süreli saha çalışmaları ve uzay görevleri için önemli avantaj
- Yüksek Kararlılık: Zamanla ölçüm sapması çok düşüktür
Uygulama Alanları
- Uzay Araçları: Uydularda Dünya'nın manyetik alanlarının ölçülmesi
- Manyetik Gradyent Ölçümü: Yeraltı yapılarını haritalamak
- Patlamamış Mühimmat (UXO) Tespiti: Toprak altına gömülü metal nesnelerin tespiti
- Manyetik Temizlik Testi: Uzay aracı veya hassas laboratuvar ekipmanlarının kontrolü
Manyetometre Çeşitleri ve Teknik Özellikleri
Fluxgate Manyetometre
Askeri ve navigasyon uygulamalarında sıkça tercih edilir.
- Hassasiyet: 0,1 – 10 nT
- Çalışma Sıcaklığı: -40°C ile +85°C
- Güç Tüketimi: Düşük
- Ölçüm Aralığı: ±100 µT
Proton Manyetometre
Jeolojik araştırmalar ve maden aramada kullanılır.
- Hassasiyet: ±0,1 – 1 nT
- Ölçüm Hızı: 1-2 saniye/okuma
- Ölçüm Aralığı: 20.000 – 100.000 nT
- Taşınabilir ve dayanıklı yapı
Optik Pompalı Manyetometre
En hassas manyetometre türüdür. Atom fiziği prensiplerine dayanır.
- Hassasiyet: 0,001 – 0,01 nT
- Frekans Bandı: DC – 1 kHz
- Örnekleme Hızı: 100 Hz'e kadar
- Uzay araştırmaları için ideal
Magnetorezistif (MR) Sensörler
Akıllı telefon ve tabletlerde kullanılan küçük manyetometrelerdir.
- Boyut: Milimetrik
- Güç Tüketimi: mW seviyesinde
- Hassasiyet: 10 – 100 nT
- Entegre devre uyumlu
Manyetometre Kullanım Alanları – Nerelerde Kullanılır?
Manyetometre kullanım alanları oldukça geniştir. İşte başlıca uygulama alanları:
- Jeoloji ve Maden Aramacılığı: Yeraltı kaynaklarının tespiti
- Arkeoloji: Tarihi yapıların manyetik haritaması
- Uzay ve Havacılık: Gezegen manyetik alan ölçümleri
- Tıp: Beyin manyetik alan ölçümü (MEG)
- Endüstri: Kalite kontrol, boru hattı incelemeleri, otomotiv sensörleri
.jpeg)
Manyetometre Seçimi: Nelere Dikkat Edilmeli?
- Hassasiyet: Ölçüm amacınıza uygun hassasiyet (pT, nT, µT)
- Çalışma Ortamı: Sıcaklık, nem, fiziksel dayanıklılık
- Ölçüm Hızı: Yüksek örnekleme hızı gerekip gerekmediği
- Boyut ve Taşınabilirlik: Saha veya laboratuvar kullanımı
- Veri İşleme: GPS entegrasyonu, kablosuz veri aktarımı
Manyetometre Kalibrasyonu ve Bakımı
Manyetometre kalibrasyonu, doğru ölçüm için kritik öneme sahiptir. Cihazı manyetik gürültüden uzak tutmak ve düzenli bakım yapmak gerekir. Kalibrasyon adımları şunları içerir:
- Referans manyetik alanda test
- Sıfır noktası ayarı
- Eksen hizalama kontrolü
- Sıcaklık kompanzasyonu
Manyetometre Teknolojisindeki Gelişmeler
Kuantum manyetometreleri ve SQUID teknolojisi ile femtotesla seviyesinde hassasiyet mümkün hale gelmiştir. Yapay zeka destekli analiz ve drone tabanlı manyetometre sistemleri, endüstriye yeni bir boyut kazandırmaktadır.
